联系人:李祥芬 经理

手机:13584369787

电话:0519-88400176

传真:0519-88400176

官网:www.czfsjd.com

地址:中国江苏省常州市戚墅堰区潞城镇政新村

您现在的位置:视油镜主页 > 产品展示 > 防爆钢化玻璃 >

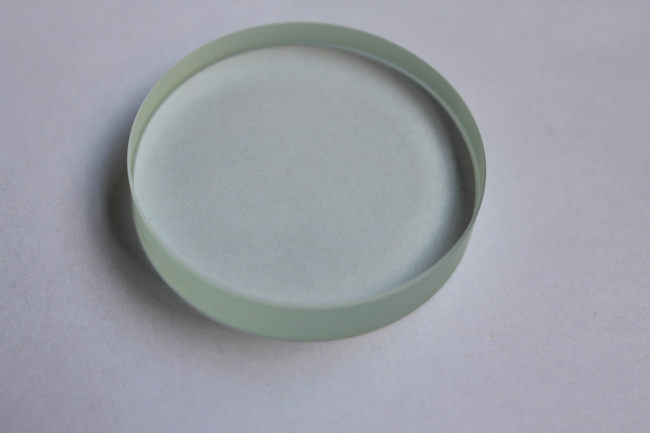

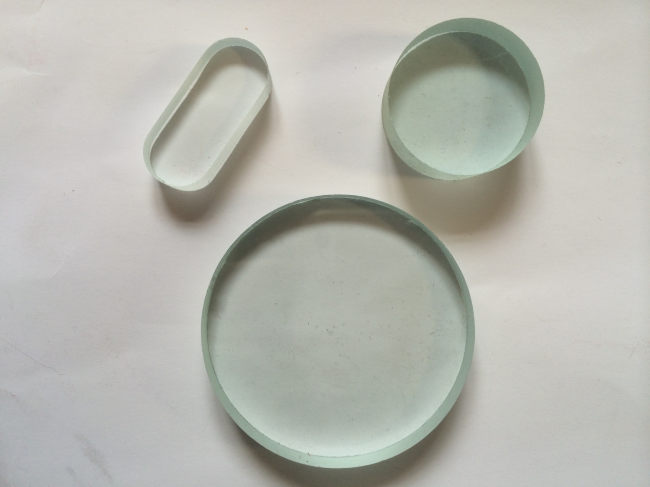

防爆钢化玻璃

防爆钢化玻璃供应

[编辑:视油镜-常州市丰升机电厂] [时间:2014-04-15]

    新货供应防爆钢化玻璃,本公司生产销售的钢化玻璃是将玻璃加热到接近软化化温度(这时处于粘性流动状态)——这个温度范围我们称为钢化温度范围(620℃—640℃),保温一定时间,然后骤冷而成的,接下来,笔者为大家简单叙述钢化玻璃在加热和骤冷过程中的温度变化及应力形成过程。
a.开始加热阶段:
玻璃片由室温进入钢化炉加热,由于玻璃是热的不良导体,所以此时内层温度低,外层温度高,外层开始膨胀,内层未膨胀,所以此时外层的膨胀受到内层的抑制表面产生了暂时的压应力,中心层为张应力,由于玻璃的抗压缩度高,所以虽然快速加热,玻璃片也不破碎。
注:从这里可以了解到玻璃一进炉,由于玻璃内外层有温差造成了,玻璃内外层的应力,因此厚玻璃要加热慢一点,温度低一点,否则因内外温差太而造成玻璃在炉内破裂。
b.继续加热阶段:
玻璃继续加热,玻璃内外层温差缩小等内外层都达到钢化温度时玻璃板内等应力。
c.开始骤冷阶段(在开始吹风的前1.5—2秒)
玻璃片由钢化炉进入风栅吹风,表面层温度下降低于中心温度,表面开始收缩,而中心层没有收缩,所以表面层的收缩受到中心层的抑制,使表面层受到暂时张应力,中心层形成压应力。
d.继续骤冷阶段:
玻璃内外层进一步骤冷,玻璃表面层已硬化(温度已降到500℃以下),停止收缩,这时内层也开始冷却、收缩,而硬化了的表面层抑制了内层的收缩,结果使表面层产生了压应力,而在内层形成了张应力。
e.继续骤冷(12秒内)
玻璃内外层温度都进一步降低,内层玻璃在此时降到500℃左右,收缩加速,在这个阶段外层的压应力,内层的张应力已基本形成,但是中心层还比较软,尚未完全脱离粘性流动状态,所以还不是最终的应力状态。
f.钢化完成(20秒内)



钢化玻璃最终应力分布图,外表面具有最大压应力,从外层到中心层压应力渐渐减少,中心层存在最大张应力,从中心到外层张应力渐渐减少,在e点张应力和压应力都为0。
    专业的防爆钢化玻璃供应厂家-常州市丰升机电厂,用实力打造专业,用诚信铸就产品未来。
